设备树

设备树语法

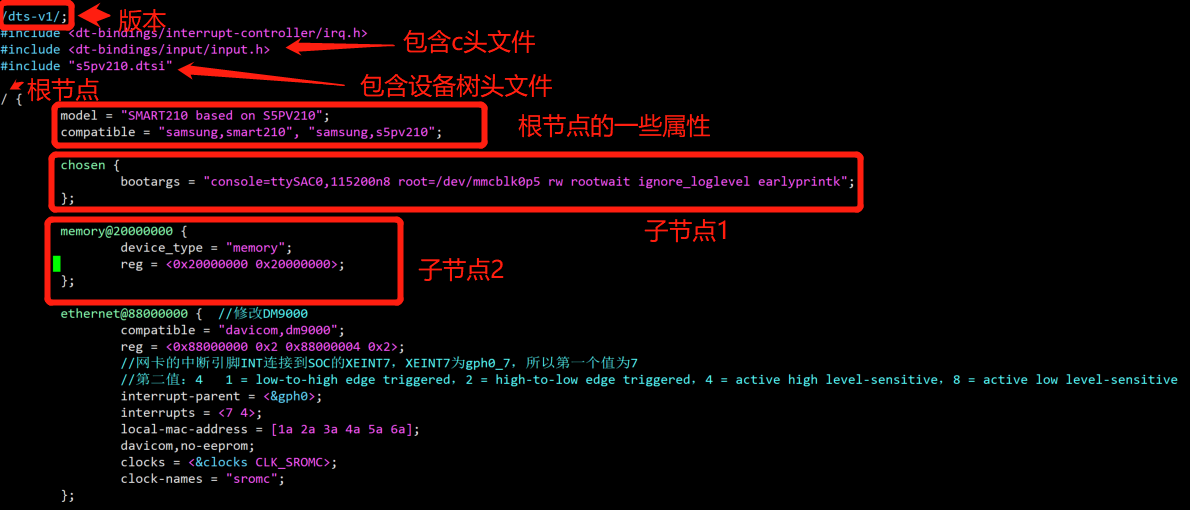

设备树示例：

节点格式

label: node-name@unit-address

• lable: 标号（可省略，其作用方便引用node，类似汇编中的label）

• node-name: 节点名字

• unit-address: 单元地址

属性格式

name=value

value有多种取值方式。

• 一个32位的数据，用尖括号包围起来，如

  interrupts = <17>

• 一个64位数据（使用2个32位数据表示），用尖括号围起来，如：

  clock-frequency = <0x00000001 0x00000000>

• 一个有结束字符的字符串”disabled”，如

  status = "disabled"

• 字节序列，用中括号包起来

  local-man-address = [1a 2b 3c 4d 5e 6f] //每个byte使用2个16进制数来表示

• 也可以是各种值的组合，用，隔开

  compatible = "samsung,smart210", "samsung,s5pv210";

一些标准属性

compatiable 属性

其本意为“兼容”，对于某个LED，内核中有三个驱动A、B、C支持它。

led {
    compiable = "A", "B", "C";
};

内核启动时，就会为这个LED按照A-B-C顺序为它寻找驱动程序。

model 属性

model属性与compatiable 有些相似，但又不同。

compilable是一个字符串序列，表示兼容什么，model指明这个硬件具体是什么。比如：

单板兼容samsung的smart210和s5pv210，这个板子是基于s5pv210的smart210

model = "SMART210 based on S5PV210";
compatible = "samsung,smart210", "samsung,s5pv210";

status 属性

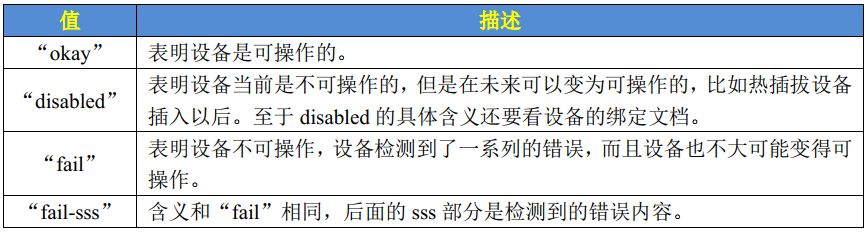

status 属性是和设备状态有关的，属性值也是字符串，字符串是设备的状态信息

#address-cells 和 #size-cells属性

address-cells: address要用多少个32位数来表示
size-cells: size要用多少个32位数来表示

比如一段内存，怎么描述它的起始地址和大小？

以下示例中，address-cells为1，表示用1个32位数表示地址，即用0x80000000表示起始地址

size-cells为1，表示用1个32位数表示大小，即用0x20000000表示大小

/ {
    # address-cells = <1>;
    # size-cells = <1>;
    memory {
        reg = <0x20000000 0x20000000>;
    };
};

reg 属性

reg本意是register，用来表示寄存器地址。但在设备树中，用来描述一段空间。对于ARM系统，寄存器和内存是统一编址的，访问寄存器时用某块地址，访问内存时用某块地址，在访问方法上没有区别。

reg属性的值，是一系列的”address size”，用多少个32位的数来表示address和size，是由#address-cells 和 #size-cells决定的。

name 属性

过时了，建议不用。值是字符串，用来表示节点的名字。在跟platform_driver匹配时，优先级最低。compiable属性在匹配过程中，优先级最高。

常用的节点

根节点

用/标识根节点，如：

/ {
        model = "SMART210 based on S5PV210";
        compatible = "samsung,smart210", "samsung,s5pv210";
 	...
};

CPU 节点

一般不需要我们设置，在dtsi中都设置好了。

memmory 节点

厂商不知道板子要用多大的内存，所以此处需要自行设定

memory {
      reg = <0x20000000 0x20000000>;
};

关于设备树更详细的语法，参考 devicetree-specification-v0.4-rc1.pdf

和 Power_ePAPR_APPROVED_v1.1.pdf
